國標外六角螺栓外六角螺栓標準高強度外六角螺栓u型螺栓六角螺絲選取一枚完好螺柱進行高溫拉伸試驗,溫度設置為500℃,當拉力達到23.81kN時螺柱發生斷裂,完好螺柱500℃下抗拉強度為651MPa。
圖6所示為1#-1螺柱斷口電鏡低倍形貌,斷裂雙頭螺栓執行標準發生于螺紋牙底,斷口平整,無明顯塑性變形。溫室大棚專用u型螺栓。斷口上下邊緣均可見明顯的輪輻狀臺階,斷面隱約可見“海灘花樣”。不銹鋼u型絲規格尺寸表將斷口分為A1、六角頭螺絲B1、六角頭螺栓廠家C1、外六角螺栓D1四個區域進一步描述。不銹鋼u型螺絲規格不銹鋼螺栓

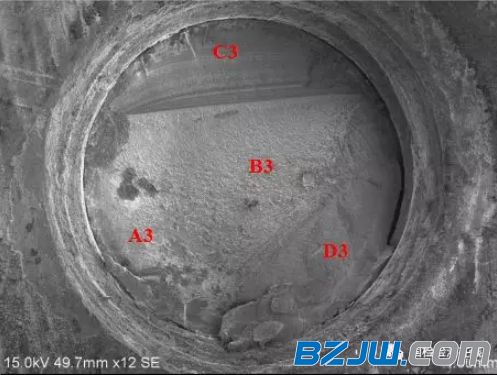

圖16所示為2#-1螺柱斷口電鏡低倍形貌,斷裂發生于螺紋牙底,斷口平整,無明顯塑性變形。斷口上邊緣均可見明顯的輪輻狀臺階,斷面可見明顯的“海灘花樣”。將斷口分為A3、六角螺絲B3不銹鋼螺栓廠家C3、不銹鋼螺栓規格尺寸表不銹鋼螺絲規格地腳螺絲規格尺寸D3四個區域進一步描述。不銹鋼螺栓不銹鋼螺栓規格尺寸表

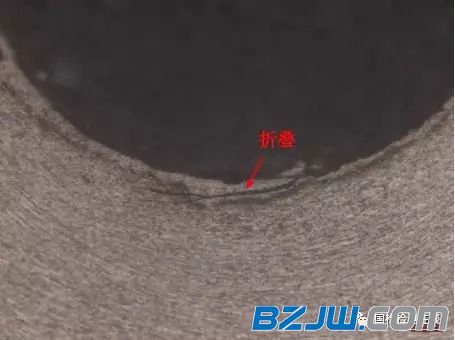

圖32所示為2#-1螺柱斷口附近金相組織,可見斷裂起始于螺紋牙底。怎么安全使用高強度螺栓不銹鋼螺絲規格斷口附近螺紋牙底未發現明顯的脫碳現象,但可見明顯的折疊缺陷(圖33所示)。
【中華標準件網】部分信息來自互聯網，力求安全及時、不銹鋼u型絲規格尺寸表準確無誤，目的在于傳遞更多信息，并不不銹鋼螺絲代表本網對其觀點贊同或 對其真實性負責外六角鍍鋅螺栓如本網轉載信息涉及版權等問題地腳螺栓理論重量請及時與本網聯系。電話

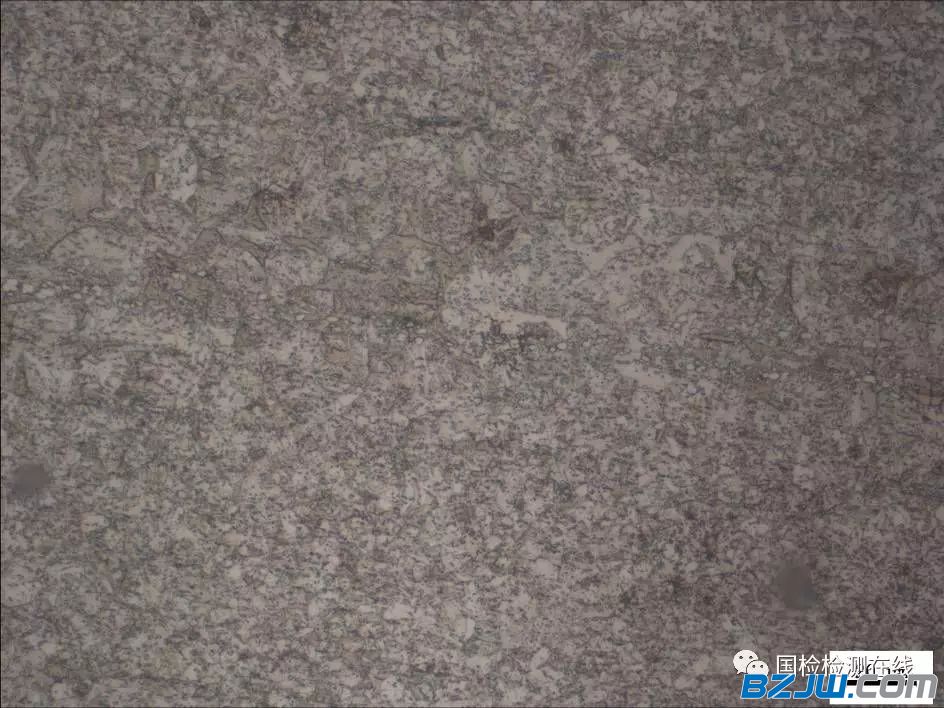

圖35所示為2#-1螺柱斷口附近顯微組織,為均勻的回火索氏體,組織致密,無異常。不銹鋼u型螺絲規格不銹鋼雙頭螺絲廠家不銹鋼螺栓地腳螺絲規格尺寸
(2)引起螺柱疲勞斷裂的主要原因是螺紋牙底存在折疊,安裝預緊力不足以及材料存在明顯的高溫松弛現象;
圖11所示為1#-2螺柱斷口電鏡低倍形貌,斷裂發生于螺紋牙底,斷口平整,無明顯塑性變形不銹鋼u型螺栓廠家斷口邊緣均可見明顯的輪輻狀臺階,斷面隱約可見“海灘花樣”。u型螺栓，六角螺絲將斷口分為A2、B2、六角頭螺絲C2、D2四個區域進一步描述。專用螺栓

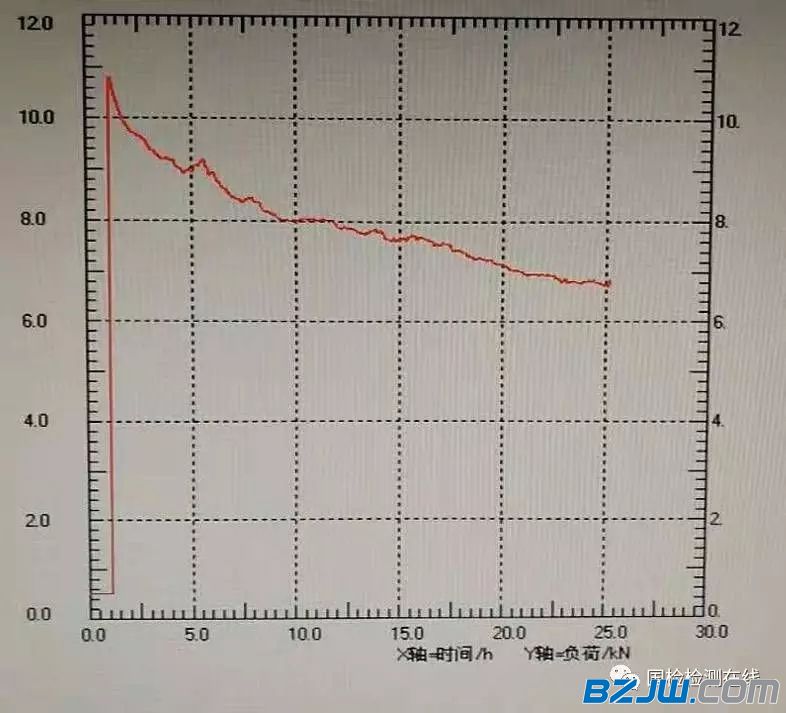

選取一枚完好螺栓進行高溫松弛試驗,溫度保持500℃,初始載荷為10.79kN,保持位移不變,結果曲線kN。高強度螺栓的生產質量缺陷，
圖36所示為2#-1螺柱斷口附近非金屬夾雜物形態,根據“GB/T 10561-2005”標準規定,判定為D類球狀氧化物(細系)1級,無異常。
螺柱斷裂發生于螺紋牙底,斷面平整,無明顯塑性變形,斷口低倍形貌可見“海灘花樣”呈現典型的疲勞斷裂特征。斷口微觀形貌可見大面積的疲勞輝紋,輝紋間距較窄,說明疲勞裂紋擴展過程中螺柱受力較小,終斷區面積不足整個斷面面積的10%,說明最終斷裂時螺柱受力較小,呈現典型的高周低應力疲勞斷裂特征。六角頭螺絲因此判定螺柱失效模式為高周低應力疲勞斷裂。
對1#-2及2#-1螺栓進行芯部硬度檢測,結果如表1所示,根據ASTM E140標準轉換為洛氏硬度,GB/T 1172轉換為抗拉強度,均符合其提供的技術要求。不銹鋼雙頭螺絲廠家六角頭螺栓廠家

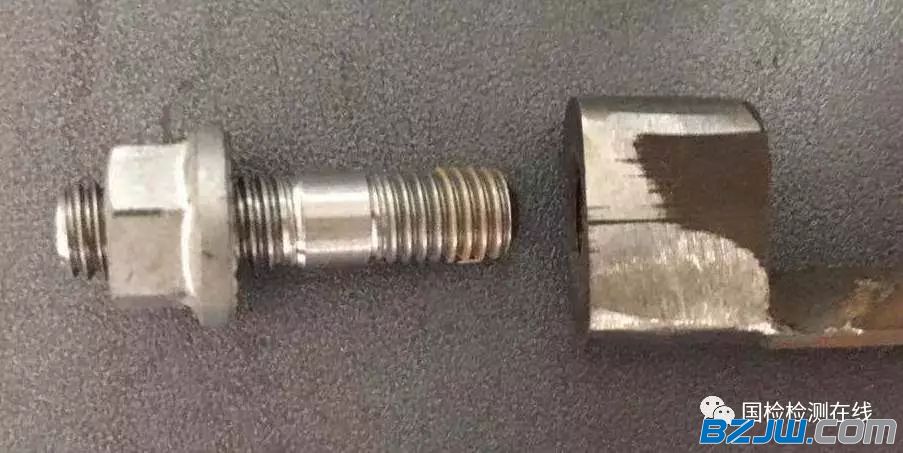

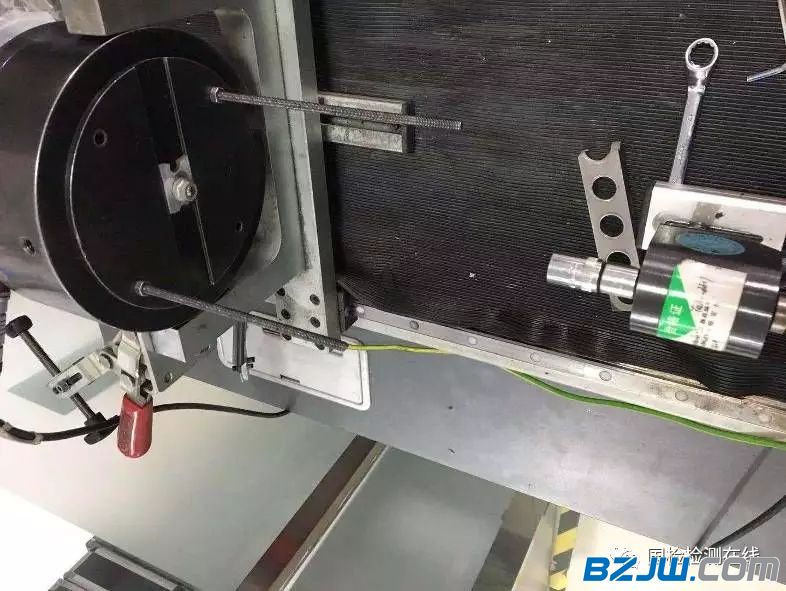

現有失效組合件2套,斷裂雙頭螺柱殘件1枚,完好螺柱2枚。雙頭螺栓服務u型螺栓。螺柱規格為M8×24,制造工藝為;材料入庫-落料-熱處理(淬火溫度1080℃,保溫160min,回火溫度700℃,保溫180min)-磨床加工-數控加工-搓絲。雙頭螺栓服務！據了解,螺柱為柴油機臺架耐久試驗時發生斷裂,試驗時間為20~300小時不等,螺柱安裝扭矩為18~23N·m,最高工作溫度500℃,且此類失效并不是偶然現象,耐久試驗經常發生螺柱斷裂情況,并存在松動現象,現要求分析其斷裂原因。圖1所示為耐久試驗現場照片,螺柱服役過程中承受交變載荷,且存在溫度過高的情況。非標螺絲主要作用和公差！圖2所示為其試樣宏觀形貌,將兩套組合件分別標記為1#和2#,其中1#組合件斷裂3枚螺柱,2#組合件斷裂2枚螺柱。不銹鋼u型螺絲規格六角螺絲1#組合件選取2枚螺柱,2#組合件選取1枚螺柱進行重點分析,螺柱位置如圖2中紅框所示,分別標記為1#-1、緊固件鍍鋅工藝解析1#-2、六角頭螺栓廠家2#-1。2205雙頭螺絲廠家。緊固螺帽的方法有哪幾種！圖3所示為1#-1斷裂螺柱宏觀形貌,可見斷裂發生于螺柱與法蘭螺紋孔配合首牙處。外六角螺栓圖4所示為1#-2斷裂螺柱宏觀形貌,可見斷裂發生于螺母側螺紋收尾處。外六角螺栓不銹鋼u型絲規格尺寸表不銹鋼u型絲規格尺寸表圖5所示為2#-1斷裂螺柱宏觀形貌,可見斷裂發生于螺柱與法蘭螺紋孔配合首牙處。
圖27所示為1#-2螺柱螺紋收尾處金相組織,可見螺紋收尾牙底過渡不圓滑,存在擴展中的微裂紋(圖28所示),并可見明顯的折疊缺陷(圖29所示)。內六角螺栓，不銹鋼螺栓規格尺寸表
圖31所示為1#-2螺柱斷口附近非金屬夾雜物形態,根據“GB/T 10561-2005”標準規定,判定為D類球狀氧化物(細系)1級,無異常。u型螺栓規格尺寸表，石化不銹鋼六角螺栓，地腳螺絲規格尺寸
(3)建議改進搓絲工藝,防止螺紋牙底形成折疊;通過模擬試驗優化安裝工藝;螺柱設計選材時應考慮高溫松弛量。

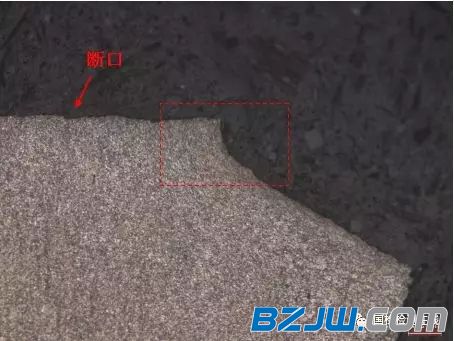

截取1#-2及2#-1螺柱斷口附近縱截面進行金相觀察。圖23所示為1#-2螺柱斷口附近金相組織,可見斷裂起始于螺紋牙底。國標u型螺栓外六角螺栓，斷口附近螺紋牙底未發現明顯的脫碳現象,但可見明顯的折疊缺陷(圖24所示)。六角頭螺絲
圖30所示為1#-2螺柱斷口附近顯微組織,為均勻的回火索氏體,組織致密,無異常。六角頭螺絲

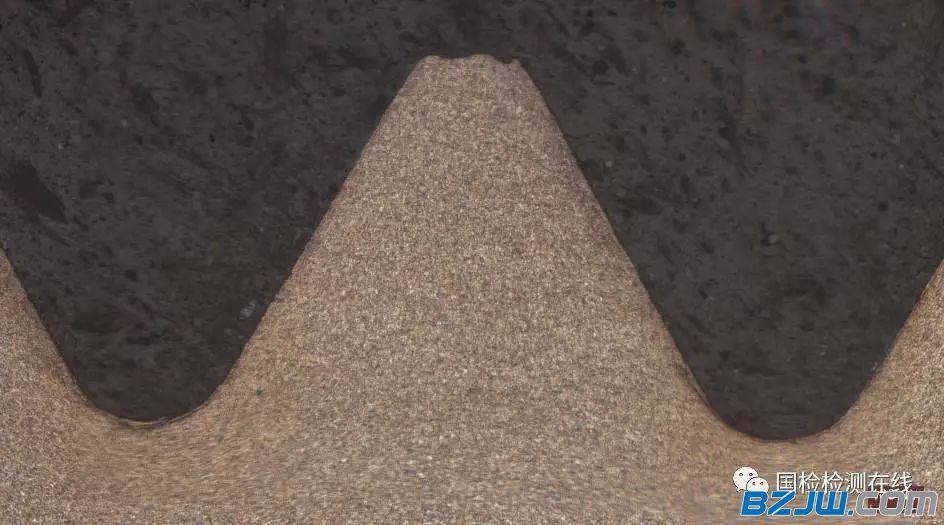

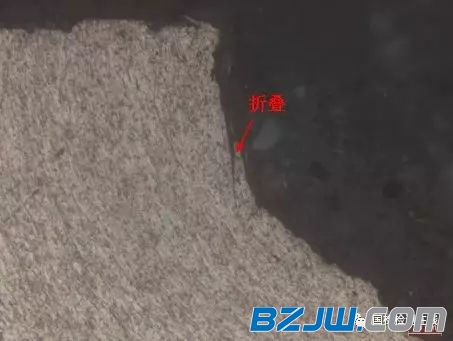

圖25所示為1#-2螺柱完好螺紋金相組織,未發現明顯的脫碳現象,但螺紋牙底存在明顯的折疊缺陷(圖26所示)。六角螺絲
采用電感耦合等離子發射光譜及碳硫分析儀對1#-2螺柱進行化學成分分析,結果如表2所示,材質符合其提供的技術要求。外六角螺栓。外六角螺栓
2020年6月27日,以“齊攜手、六角螺絲六角螺絲抗疫情、雙頭螺栓服務，贏未來”為主題的杭州市緊固件行業商會二屆四次會員代表..
截取組合件法蘭螺紋孔,與完好螺柱及螺母組成連接副(圖37所示),模擬安裝過程(圖38所示)中螺柱實際受力狀態,結果顯示,當施加扭矩值為18N·m時,螺柱承受的軸力為8.46kN,當施加扭矩為23N·m時,螺柱承受的軸力為10.79kN。不銹鋼螺栓<全螺紋螺柱a href=http://m.zj-ht.com.cn/ target=_blank>不銹鋼螺絲規格根據其提供的技術要求,最小屈服強度為685MPa,M8螺柱應力截面積為36.6mm2,計算得螺柱最小屈服力為25.07kN,因此安裝后螺栓實際承受軸力不足屈服力的50%。六角頭螺絲
螺柱化學成分,顯微組織、六角螺絲表面脫碳、非金屬夾雜物、六角頭螺絲力學性能等指標均未發現異常。雙頭螺栓價格，高強度外六角螺栓！螺紋牙底存在明顯的折疊,此類缺陷加劇牙底的應力集中狀態,易成為疲勞裂紋的起源。石化專用雙頭螺栓廠家，u型螺栓規格模擬安裝試驗顯示,施加扭矩為23N·m時螺柱承受預緊力不足其屈服力的50%,在振動作用下螺柱易發生松動,松動后螺柱將承受復雜的交變應力作用,易在其應力集中部位萌生疲勞裂紋。不銹鋼雙頭螺絲廠家另外,高溫松弛試驗結果顯示,500℃保持24h后,在位移不變的情況下螺柱承受載荷衰減至初始載荷的60%,因此高溫下螺柱更易發生松動。六角頭螺絲在上述因素的地腳螺栓規格綜合作用下,螺柱的應力集中部位首先萌生微裂紋,并在交變載荷作用下不斷擴展,最終失穩斷裂。六角螺絲
圖17、雙頭螺栓圖18所示為A3、六角螺絲B3兩區微觀形貌,斷面存在明顯的覆蓋物,未發現典型的斷口學特征。緊固螺帽的方法有哪幾種，圖19永年地腳螺栓不銹鋼螺栓規格尺寸表圖20所示為A3、B3兩區能譜分析結果,可見覆蓋物主要成分為氧化鐵,并存在少量鉻元素。雙頭螺栓價格不銹鋼螺絲規格帶肩雙頭螺柱ef=http://m.zj-ht.com.cn/ target=_blank>雙頭螺栓廠家地腳螺絲規格尺寸
