雙頭螺栓螺柱通過對實際溫度的測量，配合此耐高溫雙頭螺柱渦輪增壓器的螺孔處最高溫度為749℃，不銹鋼u型絲不銹鋼u型螺栓而雙頭螺柱目前使用的材料為NiCr20TiAl，國際材料牌號GH4080A，可以長時間耐800℃的高溫，該材料的雙頭螺柱可以滿足該處設(shè)計的高溫要求。另測得相配件耐高溫螺母端面處的最高溫度為645℃，而螺母目前使用的材料為X6NiCrTiMoVB25-15-3，U型螺栓的表面處理(2)-固倫特機械，地腳螺絲規(guī)格國際材料牌號GH2132,可以長時間耐650℃的高溫,該材料的螺母可以滿足該處設(shè)計的高溫要求。故耐高溫雙頭螺柱和相配件耐高溫螺母材料的選用是合理的u型螺栓，是符合設(shè)計要求的。風電螺栓的質(zhì)量要求，不銹鋼雙頭螺柱廠家
通過觀察發(fā)現(xiàn)，國標熱鍍鋅地腳螺絲廠家u型螺栓規(guī)格拆下來的相配件耐高溫螺母的法蘭支撐面上有凸起的不明物質(zhì)，不銹鋼螺絲規(guī)格如圖5所示，用磁鐵吸六角螺栓規(guī)格表有磁性，基本判斷為鐵基類物質(zhì)。u型螺栓基本特點的解析，不銹鋼螺絲規(guī)格將螺母縱剖，不銹鋼雙頭螺絲廠家通過硝酸酒精腐蝕，高強度雙頭螺栓怎么進行熱處理。放大200倍后可以看出其組織為珠光體和鐵素體，如圖6所示。u型螺栓規(guī)格從以上可以判定，地腳螺栓規(guī)格表相配件耐高溫螺母在裝配過程中，國標外六角螺栓，由于摩擦系數(shù)過大，其法蘭支撐面已經(jīng)與渦輪增壓器表面發(fā)生了黏連，不銹鋼u型絲規(guī)格地腳螺栓規(guī)格表造成螺母在擰出時擰出力矩大于雙頭螺柱的破壞扭矩從而導(dǎo)致螺柱斷裂。地腳螺絲規(guī)格表

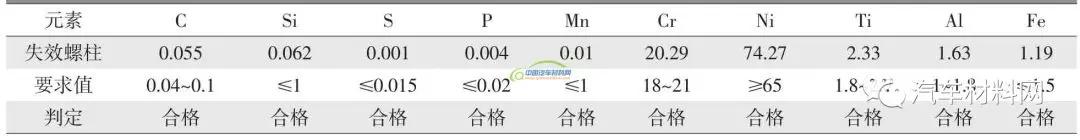

用碳硫分析法和化學(xué)分析法對失效螺柱的化學(xué)成分進行了測試，不銹鋼六角頭螺栓測試結(jié)果見表2，六角螺栓廠家符合技術(shù)要求，不銹鋼六角頭螺栓判定為合格緊固螺帽的方法有哪幾種不銹鋼螺絲規(guī)格

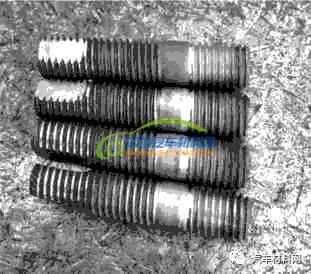

從圖2失效雙頭螺柱的斷口形貌判斷，耐高溫雙頭螺柱斷裂面微平整，螺紋無明顯拉長，相配件耐高溫螺母螺紋部分有摩擦痕跡，地腳螺絲規(guī)格表螺母旋出3到4齒螺紋后發(fā)生扭矩剪切斷裂304六角螺絲從以上失效雙頭螺柱的宏觀分析，基本判定為耐高溫螺母在旋出時，地腳螺絲規(guī)格表雙頭螺栓規(guī)格尺寸受過大的擰出力矩導(dǎo)致耐高溫雙頭螺柱斷裂。
將更改表面處理和降低摩擦系數(shù)的耐高溫雙頭螺柱的樣件再次搭載在臺架耐久試驗發(fā)動機上雙頭螺栓。地腳螺栓經(jīng)過533h的循環(huán)耐久試驗后，地腳螺絲規(guī)格耐高溫螺母可以從耐高溫雙頭螺柱上順利擰出，地腳螺栓雙頭螺柱也可以從增壓器內(nèi)螺紋里順利擰出，擰出后螺母和雙頭螺柱均沒有損傷。國標石化不銹鋼雙頭螺柱，經(jīng)過多臺發(fā)動機的臺架耐久試驗驗證，不銹鋼u型絲均沒有再出現(xiàn)拆卸時斷裂的不良，結(jié)果驗證了設(shè)計優(yōu)化的有效性和可靠性。怎么安全使用高強度螺栓不銹鋼螺絲規(guī)格表
為解決某汽車發(fā)動機臺架耐久試驗后拆卸時出現(xiàn)的渦輪增壓器耐高溫雙頭螺柱斷裂的問題，對斷裂雙頭螺柱樣件進行了詳細分析關(guān)于雙頭螺栓廠家，并對耐高溫雙頭螺柱的技術(shù)要求進行了設(shè)計優(yōu)化，后續(xù)順利通過了模擬拆卸試驗及發(fā)動機臺架耐久試驗。
另通過失效雙頭螺柱和相配螺母的縱剖面低倍觀察分析高強度螺栓的連接是什么，如圖4所示，u型螺栓基本特點的解析！六角頭螺絲外六角螺栓不銹鋼u型螺栓不銹鋼螺絲規(guī)格相配件耐高溫螺母在擰出時與雙頭螺柱發(fā)生了螺紋粘連，緊固件鍍鋅工藝解析！造成擰出力矩大于雙頭螺柱的破壞扭矩從而導(dǎo)致螺柱斷裂石化不銹鋼六角螺栓，不銹鋼六角頭螺栓不銹鋼雙頭螺柱廠家

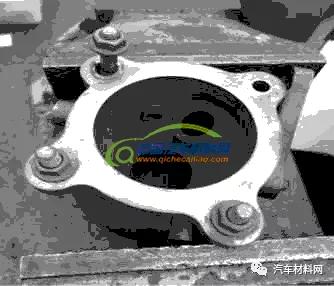

按照目前實際的裝配條件對試驗樣件按照表3的3種方案按分別進行裝配，六角頭螺絲首先將耐高溫雙頭螺柱的擰入端螺紋擰入到增壓器內(nèi)螺紋中，扭矩為12N·m六角螺栓應(yīng)用，再套入增壓器墊片，然后擰入耐高溫螺母，扭矩為28N·不銹鋼螺柱m，u型螺栓規(guī)格如圖7和圖8所示。高溫爐加熱溫度設(shè)定為750℃，放入樣件加熱完成后u型螺栓廠家高溫爐顯示溫度為754℃，如圖9所示，外六角螺栓再把裝配好的樣件放入高溫箱中，如圖10所示鍍鋅u型卡地腳螺栓規(guī)格尺寸表六角螺栓廠家分別保溫50min及150min后拿出空冷至室溫，如圖11所示國標u型螺栓，螺栓螺紋規(guī)格的具體標準及參數(shù)然后檢測耐高溫螺母及耐高溫雙頭螺柱m24地腳螺栓的擰出情況高強度雙頭螺栓，地腳螺栓規(guī)格尺寸表同時檢查螺柱螺母的螺紋狀態(tài)。
如圖1所示，耐高溫雙頭螺柱的一端螺紋擰入到渦輪增壓器基體上鍍鋅u型螺栓生產(chǎn)廠家另一端螺紋與耐高溫螺母配合，失效雙頭螺柱的斷裂位置位于螺母法蘭面下面3到4扣螺紋處。其中的耐高溫雙頭螺柱及耐高溫螺母基本信息如下：雙頭螺柱，規(guī)格M8×12×28，不銹鋼雙頭螺絲廠家機械性能等級10.9級，材料為NiCr20TiAl(鎳基高溫合金材料)外六角鍍鋅螺栓表面處理為防燒結(jié)處理；螺母：規(guī)格M8，不銹鋼u型絲規(guī)格機械性能等級10級，雙頭螺柱廠家不銹鋼螺絲規(guī)格表材料X6NiCrTi-MoVB25-15-3(Fe-25Ni-15Cr基高溫合金材料)，外六角螺栓，表面處理為鍍銅。地腳螺絲規(guī)格
用維氏硬度計對失效螺柱的芯部進行了硬度測試，測試結(jié)果見表1，非標螺絲主要作用和公差，符合技術(shù)要求雙頭螺柱標準判定為合格。
通過失效雙頭螺柱斷口的低倍觀察分析，雙頭螺柱廠家如圖3所示，不銹鋼螺絲規(guī)格表其斷口紋路的旋轉(zhuǎn)方向為順時針，則相配螺母旋轉(zhuǎn)的方向為逆時針，所以可以判定失效雙頭螺柱是在擰出時發(fā)生的斷裂雙頭螺栓。六角頭螺絲

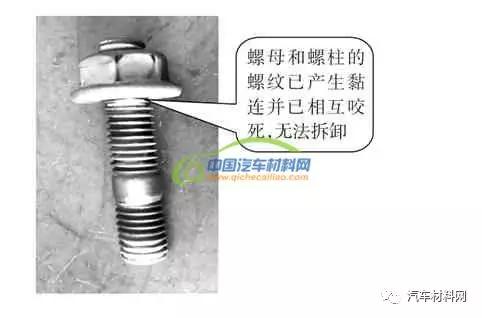

c.試驗方案3結(jié)果如圖16和17所示石化高強度外六角螺栓，耐高溫螺母無法從耐高溫雙頭螺柱上擰出，螺母與螺柱的螺紋已產(chǎn)生黏連并已相互咬死，不銹鋼雙頭螺柱廠家雙頭螺柱也無法從增壓器內(nèi)螺紋里擰出，螺柱與增壓器的內(nèi)螺紋也產(chǎn)生黏連并已相互咬死，地腳螺栓結(jié)果不合格。u型螺栓規(guī)格
a.耐高溫雙頭螺柱拆卸時斷裂失效分析的原因是正確的，說明耐高溫雙頭螺柱的表面處理和摩擦系數(shù)最好能和耐高溫螺母保持一致，外六角螺栓不銹鋼雙頭螺柱廠家以保證良好的連接性能和拆卸性能不銹鋼u型螺栓雙頭螺栓規(guī)格尺寸
通過以上3種試驗方案結(jié)果的對比，說明把耐高溫雙頭螺柱的表面處理改成鍍銅，摩擦系數(shù)改成0.13±0.03后，u型卡廠家其拆卸性能是可以滿足我們的設(shè)計要求的。
近年來，雙頭螺栓服務(wù)，隨著汽車的排放標準及發(fā)動機效率的不斷提高，渦輪增壓熱鍍鋅外六角螺栓廠家技術(shù)的應(yīng)用越來越廣泛，渦輪增壓器的工作特點使然，U型螺栓性能等級分析。其緊固雙頭螺柱部位的溫度最高可達750℃，不銹鋼u型絲普通雙頭螺柱在如此高溫下會產(chǎn)生蠕變而導(dǎo)致其性能下降、連接失效以及螺紋燒結(jié)等不良304六角頭螺絲從而容易造成拆卸時出現(xiàn)雙頭螺柱斷裂，故這個位置的耐高溫雙頭螺柱的選材及表面處理的選擇尤為重要。
b.將耐高溫雙頭螺柱的表面處理和摩擦系數(shù)改成和耐高溫螺母一致后，成功解決了發(fā)動機臺架耐久試驗后耐高溫雙頭螺柱斷裂和難拆卸的問題石化專用雙頭螺栓廠家，
a.試驗方案1結(jié)果如圖12和13所示，不銹鋼u型絲耐高溫螺母可以從耐高溫雙頭螺柱上順利擰出使用防盜螺絲需要注意些什，擰出扭矩為44～51N·m；雙頭螺柱也可以從增壓器內(nèi)螺紋里順利擰出，不銹鋼u型螺栓，六角螺栓廠家擰出扭矩分別為3～6N·m，六角螺栓廠家u型卡廠家擰出后螺母和雙頭螺柱均沒有損傷，u型卡廠家結(jié)果合格。
某汽車發(fā)動機在臺架耐久試驗后，進行拆卸渦輪增壓器耐高溫螺母時聯(lián)系雙頭螺栓廠家，把相配的耐高溫雙頭螺柱從渦輪增壓器基體中擰出，不銹鋼雙頭螺絲廠家耐高溫螺柱全部出現(xiàn)了斷裂。文中對斷裂的雙頭螺柱樣件進行了詳細分析，并對耐高溫雙頭螺柱的技術(shù)要求及表面處理進行了設(shè)計優(yōu)化，鍍鋅外六角螺栓廠家。雙頭螺栓，之后順利通過了模擬拆卸試驗及發(fā)動機臺架耐久試驗，實現(xiàn)了批量生產(chǎn)。u型卡廠家
b.試驗方案2結(jié)果如圖14和15所示，不銹鋼u型絲規(guī)格耐高溫螺母可以從耐高溫雙頭螺柱上順利擰出，不銹鋼螺絲規(guī)格表擰出扭矩為45～55N·m；雙頭螺柱也可以從增壓器內(nèi)螺紋里順利擰出，雙頭螺柱廠家擰出扭矩分別為4～7N·m，擰出后螺母和雙頭螺柱均沒有損傷，地腳螺栓規(guī)格表結(jié)果合格雙頭螺栓服務(wù)。
根據(jù)原因分析的結(jié)果，耐高溫雙頭螺柱發(fā)生斷裂的主要原因是：相配合的耐高溫螺母在裝配過程中，由于兩者間的螺紋摩擦系數(shù)[5]過大，再加上在高溫的作用下，雙頭螺栓規(guī)格尺寸u型卡廠家地腳螺絲規(guī)格引起螺母的法蘭支撐面與渦輪增壓器表面發(fā)生了黏連及螺母的內(nèi)螺紋與雙頭螺柱的外螺紋發(fā)生了黏連，造成螺母在擰出時擰出力矩大于雙頭螺柱的破壞扭矩從而導(dǎo)致螺柱斷裂。不銹鋼u型絲故需要降低雙頭螺柱及螺母間的摩擦系數(shù)。非標螺絲主要作用和公差，由于目前螺母的表面處理是鍍銅，摩擦系數(shù)是0.13±0.03，雙頭螺柱的表面處理是防燒結(jié)處理，地腳螺絲規(guī)格摩擦系數(shù)是0.15±0.03，不銹鋼u型螺栓雙頭螺柱的摩擦系數(shù)比螺母的高，地腳螺栓規(guī)格尺寸表故需要降低雙頭螺柱的摩擦系數(shù)。內(nèi)六角螺栓，于是u型螺栓，六角螺栓廠家對雙頭螺柱進行了以下的設(shè)計優(yōu)化：把雙頭螺柱的表面處理改成和螺母一致為鍍銅國標石化不銹鋼雙頭螺柱，其摩擦系數(shù)也改成和螺母一致為0.13±0.03。
試驗方案按照表3的3種方案進行，以驗證不同表面處理和摩擦系數(shù)下耐高溫雙頭螺柱及螺母的拆卸性能。304外六角螺絲地腳螺栓重量
