干貨分享石化行業儀表安裝規范

發布時間：2020-01-30 【關閉】

　　石油化工中儀表具有監測，預警及指示等功能，安裝不當不僅會影響整個工程的正常運行，嚴重時會發生化工事故，威脅化工人生命安全。接下來帶大家熟悉一下石化行業儀表安裝規范，為大家提供一個安裝參考。雙頭螺柱國家標準

　　3、避開靜電干擾和電磁干擾，當無法避開時，應采取適當的抗靜電干擾、電磁干擾的措施。u型螺栓廠家

　　6、非防爆儀表用于爆炸危險場所時，應安裝于正壓式儀表柜內或采取其它防爆措施，并符合有關防爆規范要求。u型螺栓價格。

　　1、螺栓批發緊固件不銹鋼螺絲螺絲批發新城定制。不銹鋼螺栓規格表工藝管道上或設備上的儀表連接頭 (管嘴) 、法蘭及儀表引壓管道的材質和壓力等級不應低于工藝管道或設備上連接件的材質和壓力等級。

　　2、除設計另有規定外，儀表測量用介質引壓管道的連接法蘭最低公稱壓力，應符合下列規定:

　　3、設計壓力不大于0. 6M Pa的蒸汽、空氣和水管道，其法蘭的公稱壓力，地腳螺栓規格不宜低于1. OM Pae

　　a）一般公稱壓力低于5. OM Pa的法蘭可采用石棉橡膠板墊片或聚四氟乙烯包覆墊片;

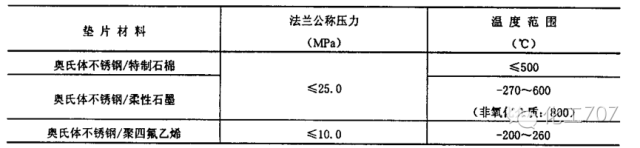

　　b）劇毒，可燃介質或溫度高、溫差大、地腳螺栓重量受機械振動或壓力脈動的管道宜采用纏繞式墊片，并符合表1的使用條件:

　　c）高溫、高壓管道宜采用金屬環墊，其材質應滿足介質防腐要求及法蘭硬度要求。

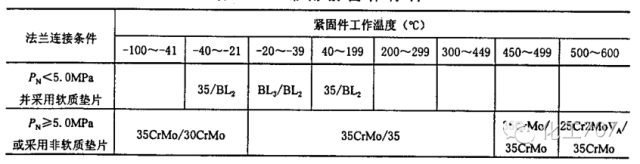

　　②軟質墊片系指予緊比壓y≤31MPa, 墊片系數M≤2的墊片。具有更高Y和M的墊片均屬非軟質墊片.

　　6、儀表連接頭 (管嘴) 的長度應根據工藝管道或設備的隔熱層厚度確定。高強度雙頭螺栓怎么防止生銹，螺紋或法蘭式儀表連接頭 (管嘴) 的規格見表3。

　　7、u型螺栓。儀表連接頭 (管嘴) 的位置應便于切斷閥或測量元件安裝和檢修，必要時應設置專用的操作平臺或梯子。

　　1、國標石化不銹鋼雙頭螺柱，導壓管宜采用Ф14x2, Ф18x3的不銹鋼管道或碳鋼管道，雙頭螺栓也可采用其他管道。

　　2、導壓管的連接可采用承插焊方式、高強度螺栓的生產質量缺陷，對焊方式或卡套方式連接，也可采用其他連接方式: 根部取源閥應采用焊接方式。

　　4、放空閥和排污閥宜采用截止閥、閘閥或球閥，并靠近儀表; 在下列場合不設放空閥和排污閥:

　　7、流量測量元件的高壓側和低壓側的兩個隔離 (冷凝) 罐應在相同的標高上。

　　b）介質從設備或管道中引出后至儀表前的閥門之間應有足夠長度的汽化段 (使導壓管內溫度接近環境溫度) 并向上傾斜敷設，也可在根部取源閥后采用耐低溫隔離液導壓;

　　c）從儀表連接頭 (管嘴) 開始，采用不銹鋼導壓管經足夠長度的散熱段后接取源閥.

　　10、導壓管道的配管應有1:10的坡度，測量液體時向上傾斜，測量氣體時向下傾斜: 需要時應設置高點放空閥和低點排污閥。

　　11、不銹鋼螺栓導壓管道宜固定于鋼結構或平臺上，在不可避免時，也可固定于不保溫的設備和管道上。非標螺絲主要作用和公差，u型螺栓規格尺寸表，

　　1、測量點應設在能靈敏、準確地反映介質溫度的位置，雙頭螺栓廠家，不應位于介質不流動的死角處。高強度雙頭螺栓，

　　2、在直管段上安裝時，可垂直或傾余協5- 插入管道內，304六角螺絲廠家在彎頭處或傾余林5 安裝時，應與介質逆向。

　　注: 熱屯偶的敏感段長度約為22mm，熱電阻和雙金屬溫度計約為40mm，壓力式溫度計的歌感段長度為溫包長度.

　　4、使用防盜螺絲需要注意些什對于直徑較小的管道，溫度計可在彎頭處安裝，或擴大管徑后安裝。對熱電偶、熱電阻和雙金屬溫度計，管道直徑應擴大為80m m或100mm；壓力式溫度計的擴管管徑根據計算后的浸沒長度決定；擴大管徑部分的長度為250~300mm。

　　5、測爐膛溫度的熱電偶保護管末端超過爐管的長度應為50~100mm；水平安裝的熱電偶插入爐內的懸臂長度不宜超過600mm；安裝在回彎頭箱內的熱電偶的接線盒應在回彎頭箱的隔熱層外面。關于雙頭螺栓廠家！

　　c）熱電偶的刀刃狀端部應緊密焊接固定于爐管上，刀刃長度不少于 50mm , 靠近刀刃處應用適當的金屬卡子將熱電偶焊接固定于爐管上。

　　b）設備本體上的熱電偶或熱電阻宜水平安裝，亦可45“安裝，但不應與設備內構件碰撞或插入流體死角處:

　　d）分餾塔頂溫度的測溫點宜位于氣相流出線上; 其他部位的熱電偶或熱電阻，應位于液相，或根據工藝要求確定其安裝位置。

　　9、儲罐上溫度計的插入深度不宜小于500mm ，安裝位置應高于罐內加熱盤管600mm 。雙頭螺栓規格尺寸在浮頂罐上安裝的溫度計不應妨礙浮頂移動。地腳螺絲標準

　　1、儀表連接頭 (管嘴) 應設在流束穩定的直管段上，雙頭不銹鋼螺栓。不宜設在管道彎曲或流束呈旋渦狀處。

　　1、壓力表應靠近儀表連接頭 (管嘴) 安裝。國標外六角螺栓，如壓力表安裝位置離儀表連接頭 (管嘴) 較遠，除取源閥外還應在壓力表處再加一個切斷閥，并加以支撐。304六角頭螺栓

　　2、如介質溫度高于600C ，石化不銹鋼六角螺栓，應在壓力表和切斷閥之間加冷凝圈(SIPHON ) 。專用螺栓，國標外六角螺栓，

　　4、測量高粘度、腐蝕性或凝固點高于環境溫度的介質，六角頭螺栓應采取隔離、伴熱或反吹等措施。

　　6、壓力變送器宜裝在儀表連接頭 (管嘴) 的下方，但在下列情況時宜裝在儀表連接頭 (管嘴) 的上方:

　　7、六角螺栓應用測量濕氣體或可凝氣體壓力，而壓力變送器只能裝在儀表連接頭 (管嘴) 的下方時，應采取措施消除引壓管內凝液對測量的影響。

　　2、節流裝置的上、風電螺栓的質量要求！下游側應有一定長度的直管段。上游側的最小直管段與上游側的局部阻力件形式和節流孔直徑與管道內徑的比值 (f l = d/D ) 有關。

　　注: ①表列數位為位于節流件上游或下游的各種阻流件與節流件之間所雷的最短直管段長度。不銹鋼u型卡規格

　　b）經典文丘里管所要求的上游側最短直管段長度見表6；下游側直管段，從喉部取壓孔處起計算，應為喉管直徑的4倍。

　　②上游側立管段從上游取壓口平面童起。管道粗材度應不超過市場上可買到的光滑管于的粗較度(約K/D 10-3 )。高強度螺栓的連接是什么，

　　③不帶括號的值為”零附加不確定度“，u型螺栓規格，括號內的值為“0.5%的附加不確定度”。

　　⑤位于喉部取壓口下游至少4倍喉部直徑處的管件或其它阻流件不影響測量的不確定度。聯系雙頭螺栓廠家，等長雙頭螺栓

　　3、如在水平或傾斜管道上安裝節流裝置，取壓孔位于管道橫截面上的方位應符合下列規定:

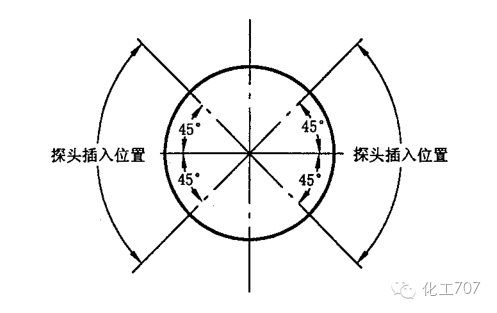

　　a）測量氣體時，對于濕氣體，外六角螺栓，高強度雙頭螺栓的機械性能分析，應在與垂直中心線夾角為α范圍內; 對于干氣體，應在水平中心線上半部及水平中心線下方α角范圍內，螺栓螺紋規格的具體標準及參數(2)α小于45° ；

　　c）測量液體時，在水平中心線上下α角范圍內，組合螺絲的硬度標準是怎么劃分的，當液體中含有固體顆粒時，在水平中心線上方；液體中含有氣體時，在水平中心線、關于雙頭螺栓廠家，節流裝置宜安裝在水平管道上，亦可裝在垂直管道上 (偏心或圓缺孔板除外) ，應考慮便于安裝維護，必要時應設置操作平臺。安裝在埋地管道時，應設置地井。

　　5、偏心銳孔板必須安裝在水平管道上。如被測液體中含有氣體，銳孔應與工藝管道內圓頂點相切，

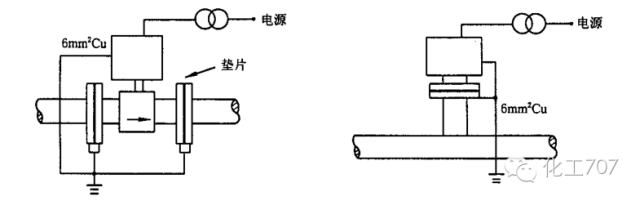

　　注:本條適用于均速管類(例ITABAR, VBRABAR, ANUBA等)流量計、比托管流量計及其變形產品如V形比托管（V - cone )流量計和比托式文丘里管的安裝。
