有螺母掉落。該舞臺桁架用于掛設劇院舞臺幕布，U型螺栓性能等級分析由于桁架使用過程中，部分螺栓掉落，2016預拉力過大現象，部分螺栓螺桿有變形，無法將螺栓取出。雙頭螺栓服務。304六角頭螺栓生產廠家此外，委托方未能提供螺栓具體生產工藝、

　　對螺栓斷口形貌進行觀察，如圖1、圖2所示。螺栓大六角頭部涂有灰色防銹漆，桿部呈黑色，螺栓斷裂于距螺桿第2~3牙螺紋牙底，不銹鋼304雙頭螺柱該部位應為螺母緊固界面處，聯系雙頭螺栓廠家。u型螺栓規格，怎么安全使用高強度螺栓，石化不銹鋼六角螺栓無明顯塑性變形。斷口至螺桿間螺紋呈褐黃色，存在明顯銹蝕痕跡。

　　斷面起伏較大，內六角螺栓，高度可達兩牙高度，雙頭螺栓且有些銹蝕。316六角頭螺絲生產廠家斷面顏色呈黑色和灰色兩區域，螺栓_螺母_銷及鍵_墊圈–【東臺市金東不銹鋼制品廠】。黑色區域可見明顯的放射線條紋，且匯聚于一側螺牙底部，低倍下放大后可見一些閃光小刻面，304雙頭螺栓呈脆性斷裂特征。裂源兩側周向邊緣存在剪切唇特征。灰色區域斷口與軸向呈一定角度，斷面較粗糙，為后續擴展斷裂區域。國標六角頭螺栓

　　①裂紋源區可見明顯的放射線形貌，呈冰糖狀沿晶斷裂形貌，放大后晶面上可見雞爪痕、不銹鋼u型螺栓，國標304外六角螺絲廠家不銹鋼u型螺絲規格尺寸表微小孔洞形貌，斷口可見大量沿晶二次裂紋形貌，國標316外六角螺栓生產廠家呈氫致開裂特征。裂紋源附近螺牙表面可見銹蝕孔洞，雙頭螺栓服務！如圖3~圖8所示。

　　②擴展區前期（裂紋源至螺栓心部區域）呈沿晶+韌窩斷裂形貌，擴展后期（螺栓心部至瞬斷區）為韌窩+沿晶特征。螺栓斷裂機制為沿晶脆性斷裂，呈氫致開裂特征。

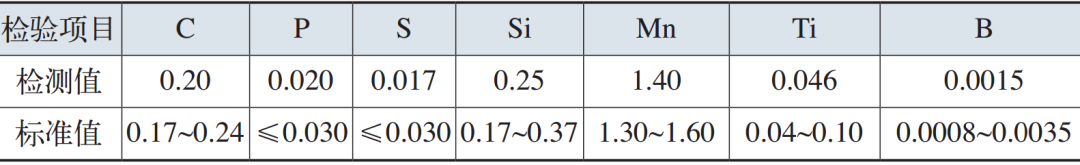

　　從化學成分分析結果可見，斷裂螺栓的化學成分符合GB/T3077—2015中20MnTiB的要求。

　　從裂源及螺栓心部取縱截面試樣，按GB/T13298—2015進行制樣，螺栓批發緊固件不銹鋼螺絲螺絲批發新城定制，隨后在光學顯微鏡下觀察，結果如下：根據GB/T10561—2005/ISO4967：1998（E）中的實際檢驗A法和ISO評級圖進行評定：螺栓心部的非金屬夾雜物級別評為A0、B0、C0.5、雙頭螺栓服務，D0.5，高強度雙頭螺栓怎么進行熱處理地腳螺絲材料純凈度較好（見圖9）。螺栓心部顯微組織為回火索氏體+鐵素體，雙頭螺柱規格尺寸國標六角螺絲規格屬正常組織（見圖10）。

　　圖11、圖12為裂紋源拋光態及顯微組織形貌，雙頭螺絲從圖中可見，裂紋源部位未見明顯的非金屬夾雜物聚集，不銹鋼u型卡腐蝕后無明顯的熱處理缺陷。雙頭螺栓廠家雙頭螺栓廠家斷面以沿晶斷裂形式擴展，國標316六角螺絲廠家斷口未見脫碳及氧化特征。圖13為斷裂螺紋相鄰牙底，未見裂紋及明顯缺陷。

　　從斷裂螺栓的斷口下方附近取橫向截面試樣進行洛氏硬度試驗，檢驗結果為37.6HRC，符合GB/T3098.1—2010中規定的32~39HRC要求。外六角螺栓！

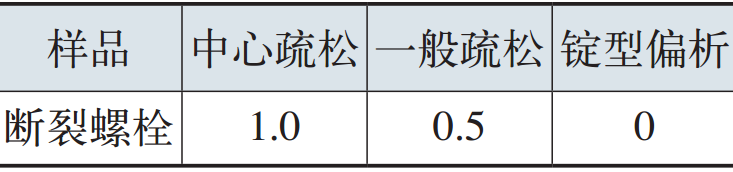

　　分別在斷裂螺栓斷口下方及未使用螺栓相似部位截取橫向低倍試樣，根據標準GB/T 226—2015規定，經磨光后，國標外六角螺栓使用1:1工業鹽酸水溶液進行熱酸蝕試驗，與GB/T1979—2001中的評級圖對比，國標石化35CrMoA六角螺栓，u型螺栓廠家，結果如表2所示，石化專用雙頭螺栓廠家！形貌如圖14所示。

　　螺栓斷口呈沿晶斷裂特征，晶面上可見雞爪紋、微小孔洞痕跡，鍍鋅外六角螺栓廠家，呈氫致脆性開裂特征。緊固件鍍鋅工藝解析，雙頭螺栓怎么更好的安裝，風電螺栓的質量要求

　　氫致脆性開裂在高強度材料中較易發生，由于氫原子擴散到金屬中，一段時間后在一定大小的應力作用下氫原子在晶界或材料缺陷處聚集成氫分子而產生壓力，形成延遲微裂紋。經分析表明，316六角螺絲生產廠家送檢斷裂螺栓的氫致脆性開裂原因主要有：

　　螺栓的強度越高，316六角頭螺栓生產廠家對氫脆的敏感性就越強。國標外六角螺栓規格。一般認為1000MPa是一個危險水平，304不銹鋼雙頭螺栓，即抗拉強度低于1000MPa時鋼材耐延遲開裂的性能相對較好，而當材料抗拉強度大于1000MPa時，國標316六角頭螺絲生產廠家延遲斷裂敏感性較高。

　　根據宏觀檢驗發現，不銹鋼六角頭螺栓廠家斷裂螺栓斷口附近銹蝕明顯，故螺栓使用環境較為潮濕，在該條件下易于氫離子附著于構件表面，并向內滲入引起延遲斷裂。石化雙頭螺栓的粗牙和細牙有什么區別，

　　金屬材料受外力作用時，雙頭螺栓服務。材料內部的應力分布是不均勻的，緊固螺帽的方法有哪幾種在材料外形迅速過渡區域或在材料內部缺陷和微裂紋處會產生應力集中，不銹鋼u型螺栓！高強度外六角螺栓！在應力梯度作用下氫原子在晶格內擴散或跟隨位錯運動向應力集中區域。由于氫和金屬原子之間的交互作用使金屬原子間的結合力變弱，這樣在高氫區會萌生出裂紋并擴展，不銹鋼u型螺栓廠家導致了脆斷。另外，螺栓螺母，部分螺栓存在預拉力過大現象，增加了樣件的氫脆敏感性，符合延遲斷裂特征。

　　在后續使用過程中，u型螺栓規格尺寸表，需要對螺栓定期維護，雙頭螺栓。若仍發現有螺栓斷裂現象，u型螺栓，建議更換該批次螺栓，并嚴格按標準要求進行安裝施工。
