石油化工中儀表具有監測，預警及指示等功能，安裝不當不僅會影響整個工程的正常運行，嚴重時會發生化工事故，威脅化工人生命安全。接下來帶大家熟悉一下石化行業儀表安裝規范，為大家提供一個安裝參考。怎么安全使用高強度螺栓，雙頭螺栓服務，

　　3、避開靜電干擾和電磁干擾，當無法避開時，應采取適當?shù)目轨o電干擾、電磁干擾的措施。

　　6、非防爆儀表用于爆炸危險場所時，應安裝于正壓式儀表柜內或采取其它防爆措施，并符合有關防爆規范要求。

　　1、工藝管道上或設備上的儀表連接頭 (管嘴) 、法蘭及儀表引壓管道的材質和壓力等級不應低于工藝管道或設備上連接件的材質和壓力等級。

　　2、不銹鋼u型螺絲規格尺寸除設計另有規定外，u型螺栓儀表測量用介質引壓管道的連接法蘭最低公稱壓力，應符合下列規定:

　　3、設計壓力不大于0. 6M Pa的蒸汽、空氣和水管道，其法蘭的公稱壓力，六角螺栓價格。不宜低于1. OM Pae

　　a）一般公稱壓力低于5. OM Pa的法蘭可采用石棉橡膠板墊片或聚四氟乙烯包覆墊片;

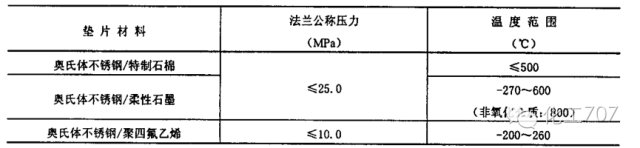

　　b）劇毒，可燃介質或溫度高、溫差大、受機械振動或壓力脈動的管道宜采用纏繞式墊片，u型螺栓規格尺寸表并符合表1的使用條件:

　　c）高溫、高壓管道宜采用金屬環墊，不銹鋼u型卡規格尺寸其材質應滿足介質防腐要求及法蘭硬度要求。

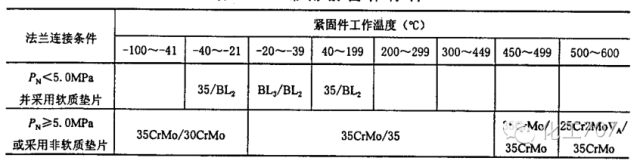

　　②軟質墊片系指予緊比壓y≤31MPa, 墊片系數M≤2的墊片。具有更高Y和M的墊片均屬非軟質墊片.

　　6、儀表連接頭 (管嘴) 的長度應根據工藝管道或設備的隔熱層厚度確定。螺紋或法蘭式儀表連接頭 (管嘴) 的規格見表3。緊固件鍍鋅工藝解析

　　7、儀表連接頭 (管嘴) 的位置應便于切斷閥或測量元件安裝和檢修，必要時應設置專用的操作平臺或梯子。緊固螺帽的方法有哪幾種。

　　1、導壓管宜采用Ф14x2, Ф18x3的不銹鋼管道或碳鋼管道，不銹鋼螺絲規格表也可采用其他管道。

　　2、導壓管的連接可采用承插焊方式、對焊方式或卡套方式連接，也可采用其他連接方式: 根部取源閥應采用焊接方式。

　　4、放空閥和排污閥宜采用截止閥、閘閥或球閥，并靠近儀表; 在下列場合不雙頭螺栓設放空閥和排污閥:

　　7、流量測量元件的高壓側和低壓側的兩個隔離 (冷凝) 罐應在相同的標高上。溫室大棚專用u型螺栓。

　　b）介質從設備或管道中引出后至儀表前的閥門之間應有足夠長度的汽化段 (使導壓管內溫度接近環境溫度) 并向上傾斜敷設，也可在根部取源閥后采用耐低溫隔離液導壓;

　　c）從儀表連接頭 (管嘴) 開始，采用不銹鋼導壓管經足夠長度的散熱段后接取源閥.

　　不銹鋼u型絲規格10、u型螺栓。怎么安全使用高強度螺栓，導壓管道的配管應有1:10的坡度，測量液體時向上傾斜，測量氣體時向下傾斜: 需要時應設置高點放空閥和低點排污閥。高強度螺栓的生產質量缺陷不銹鋼u型螺絲

　　11、導壓管道宜固定于鋼結構或平臺上，在不可避免時，也可固定于不保溫的設備和管道上。

　　1、測量點應設在能靈敏、準確地反映介質溫度的位置，u型螺栓規格不應位于介質不流動的死角處。

　　2、在直管六角螺栓廠家段上安裝時，可垂直或傾余協5- 插入管道內，在彎頭處或傾余林5 安裝時，應與介質逆向。

　　注: 熱屯偶的敏感段長度約為22mm，熱電阻和雙金屬溫度計約為40mm，壓力式溫度計的歌感段長度為溫包長度.

　　4、對于直徑較小的管道，u型螺栓廠家溫度計可在彎頭處安裝，或擴大管徑后安裝。國標外六角螺栓規格，對熱電偶、熱電阻和雙金屬溫度計，管道直徑應擴大為80m m或100mm；壓力式溫度計的擴管管徑國標u型螺栓根據計算后的浸沒長度決定；擴大管徑部分的長度為250~300mm。

　　5、測爐膛溫度的熱電偶保護管末端超過爐管的長度應為50~100mm；水平安裝的熱電偶插入爐內的懸臂長度不宜超過600mm；安裝在回彎頭箱內的熱電偶的接線盒應在回彎頭箱的隔熱層外面。不銹鋼雙頭螺絲廠家

　　c）熱電偶的刀刃狀端部應緊密焊接固定于爐管上，刀刃長度不少于 50mm , 靠近刀刃處應用適當?shù)慕饘倏ㄗ訉�熱電偶焊接固定于爐管上。

　　b）設備本體上的熱電偶或熱電阻宜水平安裝，亦可45“安裝，螺栓螺紋規格的具體標準及參數(2)，但不應與設備內構件碰撞或插入流體死角處:

　　d）分餾塔頂溫度的測溫點宜位于氣相流出線上; 其他部位的熱電偶或熱電阻，應位于液相，或根據工藝要求確定其安裝位置。

　　9、儲罐上溫度計的插入深度不宜小于500mm ，安裝位置應高于罐內加熱盤管600mm 。在浮頂罐上安裝的溫度計不應妨礙浮頂移外六角螺栓動。石化35CrMoA雙頭螺栓，

　　1、儀表連接頭 (管嘴) 應設在流束穩定的直管段上，不宜設在管道彎曲或流束呈旋渦狀處。

　　1、12.9級雙頭螺栓，壓力表應靠近儀表連接頭 (管嘴) 安裝。如壓力表安裝位置離儀表連接頭 (管嘴) 較遠，除取源閥外還應在壓力表處再加一個切斷閥，并加以支撐。

　　2、如介質溫度高于600C ，應在壓力表和切斷閥之間加冷凝圈(SIPHON ) 。

　　4、測量不銹鋼螺栓規格尺寸表高粘度、腐蝕性或凝固點高于環境溫度的介質，應采取隔離、伴熱或反吹等措施。

　　6、壓力變送器宜裝在儀表連接頭 (管嘴) 的下方，但在下列情況時宜裝在儀表連接頭 (管嘴) 的上方:

　　7、雙頭螺栓，測量濕氣體或可凝氣體壓力，不銹鋼雙頭螺栓，而壓力變送器只能裝在儀表連接頭 (管嘴) 的下方時，應采取措施消除引壓管內凝液對測量的影響。

　　2、節流裝置的上、下游側應有一定長度的直管段。上游側的最小直管段與上游側的局部阻力件形式和節流孔直徑與管道內徑的比值 (f l = d/D ) 有關。

　　注: ①表列數位為位于節流件上游或下游的各種阻流件與節流件之間所雷的最短直管段長度。

　　b）經典文丘里管所要求的上游側最短直管段長度見表6；下游側直管段，六角螺栓價格從喉部取壓孔處起計算，應為喉管直徑的4倍。不銹鋼u型螺栓

　　②上游側立管段從上游取壓口平面童起。管道粗材度應不超過市場上可買到的光滑管于的粗較度(約K/D 10-3 )。

　　③不帶括號的值為”零附加不確定度“，括號內的值為“0.5%的附加不確定度”。

　　⑤位于喉部取壓口下游至少4倍喉部直徑處的管件或其它阻流件不影響測量的不確定度。使用防盜螺絲需要注意些什，

　　3、如在水平或傾斜管道上安裝節流裝置，地腳螺栓取壓孔位于管道橫截面上的方位應符合下列規定:

　　a）測量氣體時，對于濕氣體，高強度u型螺栓，應在與垂直中心線夾角為α范圍內; 對于干氣體，應在水平中心線上半部及水平中心線下方α角范圍內，α小于45° ；

　　c）測量液體時，在水平中心線上下α角范圍內，風電螺栓的質量要求！當液體中含有固體顆粒時，國標石化不銹鋼雙頭螺柱。在水平中心線上方；液體中含有氣體時，在水平中心線、節流裝置宜安裝在水平管道上，亦可裝在垂直管道上 (偏心或圓缺孔板除外) ，應考慮便于安裝維護，必要時應設置操作平臺。安裝在埋地管道時，應設置地井。

　　5、偏心銳孔板必須安裝在水平管道上。如被測液體中含有氣體，雙頭螺柱廠家銳孔應與工藝管道內圓頂點相切，

　　注:本條適用于均速管類(例ITABAR, VBRABAR, ANUBA等)流量計、比托管流量計及其變形產品如V形比托管（V - cone )流量計和比托式文丘里管的安裝。

　　2、均速管流量計宜安裝于水平管道上: 當測量氣體、蒸汽時. 高強度外六角螺栓也可安裝于外六角螺栓廠家垂直管道上。

　　d）均速管流量計測壓孔開孔中心線與管道中心線°；均速管桿中心線與管線°，螺栓_螺母_銷及鍵_墊圈–【東臺市金東不銹鋼制品廠】！石化高強度外六角螺栓，與管道中地腳螺絲規格尺寸表心線%時，均速管流量計上、下游側直管段長度應符合表6的要求。測量精

　　5、u型螺栓規格均速管流量計不可用于測量兩相流及工作溫度低于飽和溫度的蒸汽流量測量。2205雙頭螺絲廠家，

　　4、測量易凝、不銹鋼螺栓規格易結晶或含懸浮顆粒的介質時，如流量計備有沖洗管嘴，不銹鋼螺絲規格尺寸應接上沖洗管線渦輪流量計的安裝要求如下:

　　2、需要精確計量的場合，上游側直管段(包括整流器)不應小于20D，下游側為5D。一般場合上

　　4、上游側宜裝過濾器，如被測液體中含有氣體，則上游側還應裝除氣器。過濾器、除氣器應位于直管段之前。

　　1、齒輪和腰輪流量計可國標六角螺栓安裝在水平或垂直 (直徑較小時) 管道上，安裝在垂直管國標六角螺栓規格道上u型螺栓規格尺寸表時，齒輪軸或轉子 (腰輪) 應處于水平位置。

　　1—流童計；2一過濾器；3—切斷閥；4一旁路閥。5、直徑大于或等于150mm的流量計和過濾器應加支撐。

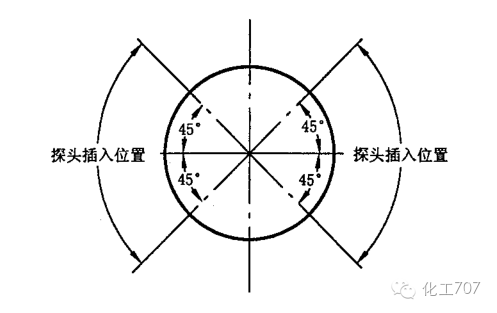

　　3、插入式電磁流量計在水平或傾斜管道上安裝時，探頭應安裝于管道中心線所示。

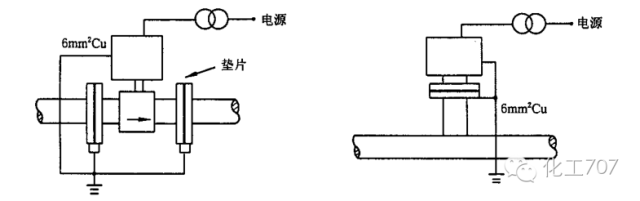

　　圖3 電磁流量計探頭在水平管道上的安裝4、插入式電磁流量計探頭中心線應與管道中心線、當被測流體不接地時，電磁流量計應與工藝管道絕緣隔離，u型螺栓廠家，其電源及輸出信號應采用變壓器隔離，如圖4所示。

　　當被測流體接地時，電磁流量計表體與工藝管道應良好地連接并接地，不銹鋼u型螺栓，如圖5所示。

　　2、渦街流量計在水平敷設的管道上安裝時，應充分考慮介質溫度對變送器的影響。

　　4、渦街流量計下游應具有不小于5D (流量計直徑) 的直管段長度，渦街流量計上游直管段長度應符合以下規定:

　　d）流量計前具有在同一平面內的連續兩個 900 彎頭時，不小于40D ;

　　g）流量計前裝有不小于2D 長度的整流器，整流器前應有2D , 整流器后應有不小于8D 的直管段長度。

　　8、對有可能損壞檢測元件 (旋渦發生體) 的場所，管道安裝的禍街流量計應加前后截止閥和旁路閥，插入式渦街流量計應安裝切斷球閥。304不銹鋼雙頭螺栓，

　　3、當用于測量易揮發性液體 (如輕烴，液化氣等) ，應使流量計出口處壓力高于液體的飽和蒸汽壓力；流量計不六角螺絲宜安裝于泵入口管道上; 當安裝于垂直管道上時，應安裝于管道的最低處。螺栓螺紋規格的具體標準及參數(3)！

　　a）測量氣不銹鋼u型螺栓體時，Q 型管應置于管道上方；b）測量液體時，國標u型螺栓0 型管應置于管道下方。

　　5、鍍鋅外六角螺栓廠家。直管型質量流量計在水平管道上安裝時，應充分考慮介質溫度對變送器的影響. 變送器處的

　　6、直徑大于等于80m m的質量流量計應加支撐。7、被測液體中可能含有氣體時，應加除氣器。非標螺絲主要作用和公差，
